PROFIBUS轉RS485協議轉換網關詳解，建議點贊收藏

RS485轉PROFIBUS總線橋具備廣泛的適用性，可便捷連接各類具備RS485接口且通信協議開放的現場設備，實現其與PROFIBUS主站系統的高效集成。該產品適用于變頻器、電機起動與保護裝置、智能高低壓電器、電力參數測量單元、變送器、智能傳感器及多種現場儀表等設備，打通不同協議設備間的數據通信，助力工業自動化系統的靈活部署與互聯互通。

應用簡單：用戶根據本手冊及提供的應用實例，可以在短時間內實現RS485轉PROFIBUS連接通信。

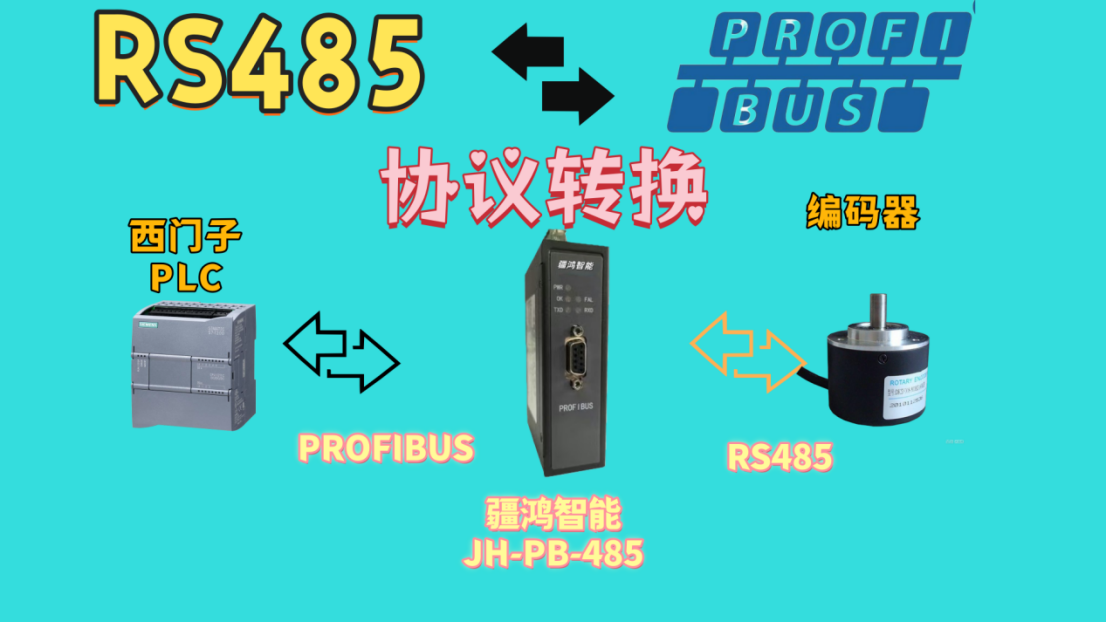

透明通信：JH-PB-485是通用型通信產品，可實現PROFIBUS主站與設備之間通信報文的透明傳輸。

通用性強：JH-PB-485接口產品與設備通信協議無關。設備通信協議由PROFIBUS主站編程實現。本手冊附有STEP 7編程實現通信協議的實例可供參考。

相關產品：對于一些開放的、應用廣泛的通信協議，如MODBUS協議，本公司另有產品來實現PROFIBUS到這些設備的透明通信。

應用廣泛：RS485轉PROFIBUS總線橋,凡具有RS485接口、用戶能夠得到接口通信協議的現場設備，都可以使用本產品實現現場設備與PROFIBUS主站的互連。如：變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等。

應用簡單：用戶根據本手冊及提供的應用實例，可以在短時間內實現RS485轉PROFIBUS連接通信。

RS485轉PROFIBUS總線橋技術指標

·

⑴ PROFIBUS-DP/V0協議，符合GB/T 20540-2006：測量和控制數字數據通信工業控制系統用現場總線的第3部分PROFIBUS規范；

⑵ 標準PROFIBUS-DP驅動接口, 波特率自適應，波特率12M；

⑶ PROFIBUS 輸入/輸出數量可自由設定，輸入/輸出: <1> Input Bytes + Output Bytes ≤ 232 Bytes；   <2> Max Input Bytes ≤224 Bytes；<3> Max Output Bytes ≤224 Bytes；

⑷ 標準RS485接口，半雙工； 字符格式：7位/8位可選、校驗位(偶、奇、無)可選；波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K可選；RS485主/從設備可選；

⑸ RS485通信報文長度：發送230字節或接收230字節；

⑹ 供電：10～30VDC，200mA；

⑺ 工作環境溫度：-20～65℃, 相對濕度≤90%（無冷凝）；

⑻安裝與產品尺寸：35mm導軌；40*110*74(mm)

⑼防護等級：IP20。

PROFIBUS轉RS485這位協議“翻譯官”天生擅長打破溝通壁壘，讓不同協議的設備自在對話。它默默連起數據的孤島，讓信息如溪流般暢達。若想聆聽它更多故事，歡迎隨時交談。讓我們攜手，用技術的溫度，共同描繪更聰明的工業未來。
