Profinet 從站轉 Profibus 主站協議轉換網關詳解，建議點贊收藏

術語

PROFIBUS：用在自動化技術的現場總線標準。

PROFINET：由國際 PROFIBUS 國際組織推出，是新一代基于工業以太網技術的自動化總線標

準。

網關功能

本產品實現 PROFIBUS 網絡和 PROFINET 網絡之間無縫內部連接至控制系統及所連

接的設備。該網關可實現在兩個網絡之間快速傳輸循環 I/O 數據。

網關特點

應用廣泛：本產品應用于支持 PROFIBUS 接口的變頻器、智能現場測量設備、儀表、PLC、

DCS、FCS 等等。

疆鴻智能智能 Profinet 從站轉 Profibus 主站用戶手冊

配置簡單：用戶不必了解 PROFIBUS 和 PROFINET 細節，只需要參考手冊，根據要求就能配

置網關，不需要復雜編程，即可在短時間內實現連接功能。

技術指標

JH-PN-MPB 設備在 PROFIBUS 一側為 PROFIBUS DP 主站，在 PROFINET 一側可以作為

PROFINET 從站。

支持標準的 PROFINET I/O 協議。

PROFINET 支持的最多 16 個槽位，支持輸入字節數為 1440 字節，輸出字

節為 1440 字節，輸入輸出字節的長度由 TIA Portal 設定。

支持的模塊類型：

001 byte Input

001 word Input

001 Dword input

002 Dword input

004 Dword input

008 Dword input

016 Dword input

032 Dword input

064 Dword input

128 Dword input

001 byte Output

001 word Output

001 Dword Output

002 Dword Output

004 Dword Output

008 Dword Output

016 Dword Output

032 Dword Output

064 Dword Output

128 Dword Output

在 PROFIBUS 側，該設備集成了 PROFIBUS DP 主站接口，PROFIBUS DP 網絡組

態由配置軟件完成，最多支持 125 個從站；

PROFIBUS DP V0、V1 協議規范

強大的主站接口，支持波特率為 12M

每個方向支持 512 字節的輸入輸出數據

供電：24VDC(±5％)，功率 3.5W

工作環境溫度：-25～55℃，濕度≤95%

防護等級：IP20

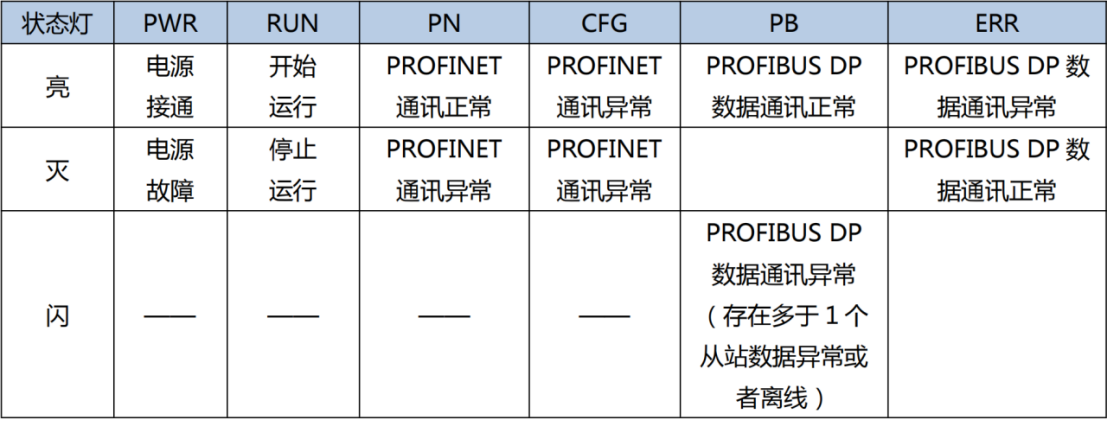

指示燈定義

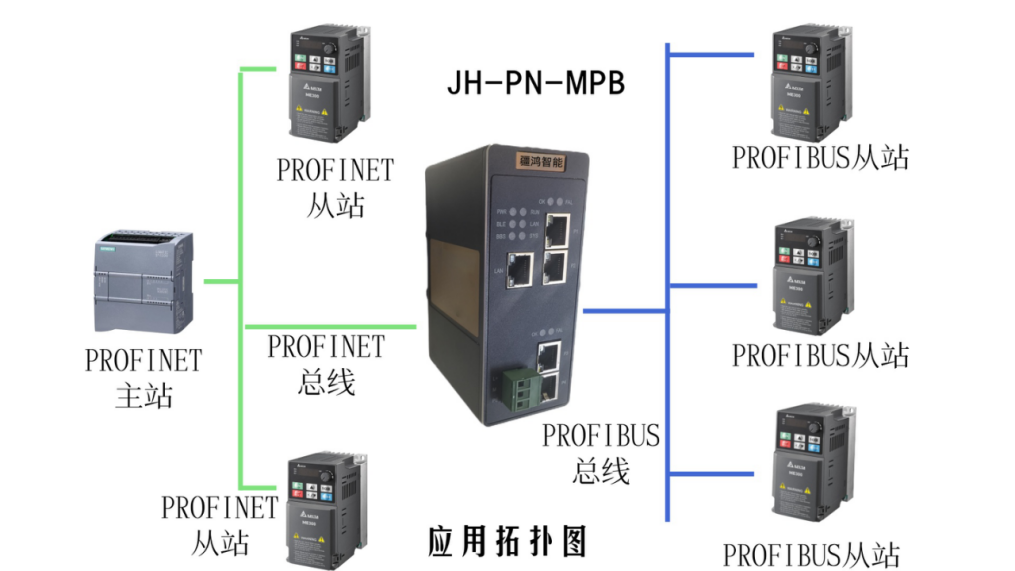

應用拓撲圖

 配置模塊

1.  正確連接電源 ，通過網口將 JH-PN-MPB 與 PC 相連 ，給JH-PN-MPB 上電 ；

2.  打開配置軟件 ，根據需求在配置軟件中進行配置 ，包括 DP 主站、從站屬性參數等 ；

3.  點擊工具欄中的“生成程序”、“下載 程序”按鈕 ，將配置下載到 JH-PN-MPB 中 ；

4.  在 TIA Portal 中配置相應的組態 ，包括要配置的模塊 ，目標設備（ JH-PN-MPB ）的  IP地址及設備名稱 ；

5.  將 TIA Portal 的組態配置下載到 PLC 中 ；

6.  等待大約 10 秒 ，JH-PN-MPB 會與 PLC 之間建立連接 ，此時 PN 指示燈燈常亮。

7.  正確連接 DP 從站 ，DP 網絡通訊正常后 ，PB 指示燈常亮。

總結

PROFINET轉PROFIBUS協議轉換網關，是工業自動化系統中實現異構網絡融合與協議互操作的核心組件。該設備憑借工業級硬件設計及協議棧處理機制，在PROFINET（基于以太網的實時工業協議）與PROFIBUS-DP（現場總線協議）之間建立高可靠性、低延遲的數據通道，實現兩種不同通信架構間的精準協議轉換與數據無縫傳輸。

網關采用雙向數據映射機制，支持周期性與非周期性數據的實時交換，并具備幀重組、時序同步與差錯控制功能，確保在復雜工業環境中維持通信的一致性與確定性。其內置的智能路由與緩存管理算法，有效避免數據包丟失與沖突，顯著提升系統整體通信效率與穩定性。

該解決方案不僅突破了PROFINET與PROFIBUS在物理層、數據鏈路層及應用層協議上的異構壁壘，還支持多主站配置、從站動態響應及診斷信息透傳，具備優異的網絡適應性與帶載能力。可廣泛應用于智能制造、流程工業及交通基礎設施等場景，為構建統一、開放且易于維護的自動化系統提供底層通信保障。

我們可為貴方提供基于具體應用場景的深度性能分析，包括通信實時性（響應時間、抖動控制）、負載能力（從站數、數據吞吐量）、冗余機制及診斷功能等方面的詳細參數與測試報告。歡迎與我們進一步交流，共同設計符合您系統需求的網關部署方案，助力實現設備互聯與生產數字化升級。
