項目背景

合作背景

當前，燃氣采暖熱水爐行業正向更高能效、更低排放和更可靠安全的方向持續發展。國家強制標準 GB 25034-2020《燃氣采暖熱水爐》對各項排放指標，尤其是一氧化碳（CO）和氮氧化物（NOx）的限值提出了明確且嚴格的要求。對于重視長期發展的企業而言，滿足標準僅是基礎，要在競爭中建立優勢，優化燃燒控制，并追求更高的環保等級，必須將工藝質量控制從后端檢測前移至燃燒過程中的實時監測與動態優化。因此，對燃燒過程氣體（包括O2、CO2、CO及NOx）進行實時、精準的在線監測，已成為行業頭部企業提升產品核心競爭力的內在需求。

項目介紹

本項目用戶是綜合性熱能解決方案提供商，主營業務涵蓋燃氣壁掛爐、熱泵等產品的研發、制造與服務。公司擁有國家CNAS認可的實驗室，并深度參與過多項國家及行業標準的編制修訂工作，對產品品質的控制極為嚴格。

為持續提升技術實力與分析效率，客戶計劃對其核心氣體分析系統進行升級，旨在引入一套響應更高效且具備綜合優勢的國產在線氣體分析解決方案，主要應用于以下三類場景：

1、實驗室研發與工藝調整：作為首要需求，在實驗室進行燃燒器核心參數（如空燃比）調試時，要求氣體分析儀器能實時、準確地反映參數調整后煙氣濃度的瞬時變化，為工程師優化工藝設計提供實時數據支持。

2、實驗室抽樣性能驗證與等級評定：在實驗室內，對燃燒過程氣體進行嚴格的抽樣檢測，驗證產品在不同工況下的燃燒效率、排放水平及安全功能。其中，NOx（NO、NO2）的監測數據將專項用于產品的環保等級評定，為其進入市場提供關鍵數據依據。

3、產線終端快速篩查：在總裝流水線末端，對每一臺即將出廠的產品進行快速通氣檢驗，確認其基礎燃燒狀態是否在啟動后迅速穩定在合格范圍內，實現對全部產品的在線快速質檢把關。

產品原型

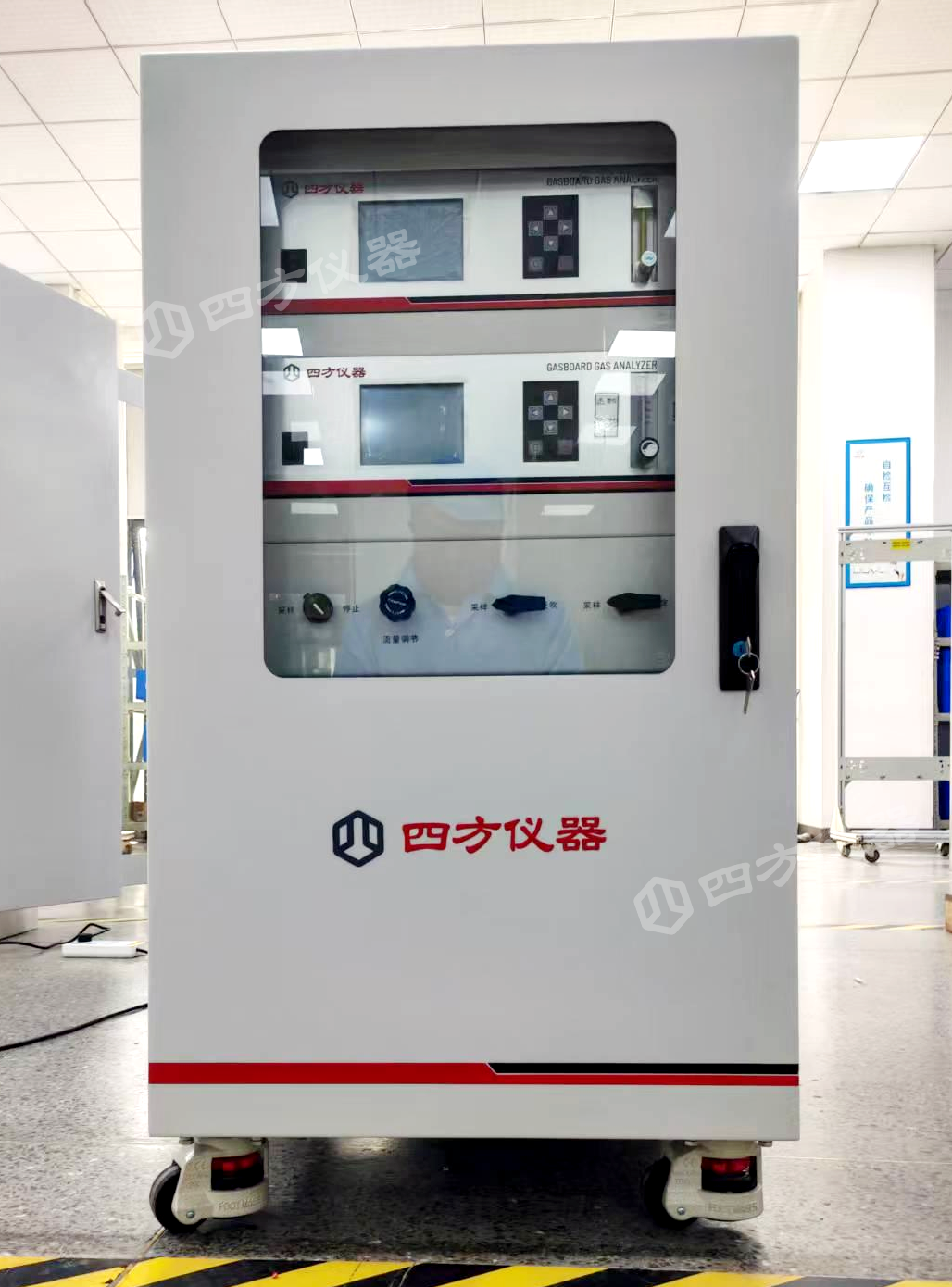

在線氣體分析系統

主要參數

項目實施

技術方案

客戶的核心需求在于，分析儀不僅要監測最終排放氣體，還需深入反映燃燒過程的狀態，并滿足全項標準檢測要求。為此，我司提供的在線氣體分析方案融合了順磁、非分光紅外（NDIR）及紫外差分（UV-DOAS）等技術，可同步連續測量O2、CO2、CO以及NO、NO2濃度。

1. 多參數同步監測，全面洞察燃燒與排放

不同于僅監測單一排放物，本方案通過同步測量O2與CO2濃度，直接獲取燃燒過程的核心參數。O2濃度用于精確計算實時的過量空氣系數，CO2濃度則直接表征燃燒的程度。結合CO與NOx的實時濃度，工程師可全面評估燃燒效率、安全邊界及環保性能，從而從源頭優化燃燒，確保產品全面達標并具備高等級競爭力。

2. 毫秒級動態數據，匹配調試節奏

本方案的核心優勢在于極快的響應速度與毫秒級的數據跳變更新。當在實驗室調試中改變?nèi)紵r、模擬電壓或氣壓波動等情況時，系統能夠?qū)崟r捕捉并呈現O2、CO2、CO及NOx濃度的動態變化。這種即時反饋可以幫助工程師更直觀地判斷每次調整對燃燒狀況與排放水平的瞬時影響，快速定位參數組合，在極大程度上提升研發調試的效率和精準度。

3. 全項監測能力滿足嚴苛標準與等級評定

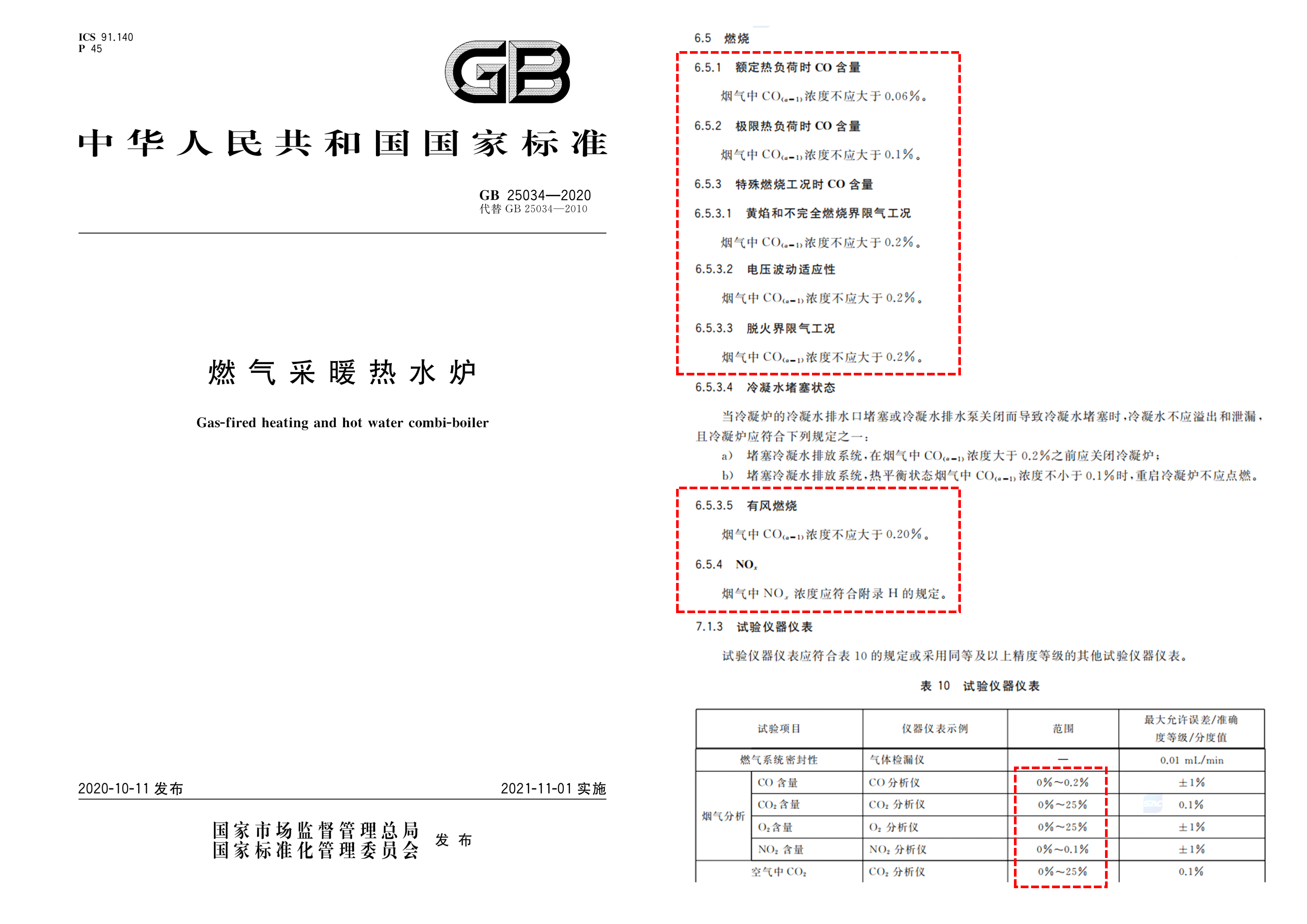

儀表對CO的監測精度達到ppm級，滿足國標中低至0.06%（600 ppm）的嚴苛限值要求。同時，方案中NOx（NO、NO2）監測模塊的測量精度與穩定性滿足GB 25034-2020對氮氧化物的限值要求。整套系統的高可靠性符合CNAS實驗室對檢測設備的計量管理要求，為產品的常規性能驗證與等級評定提供了完整的數據支撐。

方案價值

本方案的實施，為客戶關鍵業務環節提供了直接而深入的價值：

• 加速研發創新周期：為實驗室工藝調試提供即時數據分析，將傳統的“測試-等待-分析”模式轉變?yōu)椤皩崟r調整-即時驗證”的高效流程，顯著縮短了新產品與新型號的研發定型時間。

• 強化品質與環保等級：在生產端實現全數產品在線快速篩查，有效攔截基礎性工藝波動；在實驗室端不僅能完成常規性能驗證，更能精準獲取NOx數據，為產品環保等級評定提供有力證據，構建了覆蓋性能與環保的雙重品質保障。

• 實現可靠的高性能國產替代：該系統的成功應用，特別是在與原有進口設備的對比中展現出媲美甚至更優的實時性與穩定性，證明了在氣體分析領域，優質的國產解決方案能夠滿足制造業對核心檢測設備的要求，形成了可靠的替代范例。

在此次合作中，四方儀器為客戶構建了從研發源頭到出廠終端、從基礎性能到環保等級評定參考的閉環數據鏈，將精密的氣體分析能力轉化為產品性能提升、市場準入與競爭力增強的核心動能。

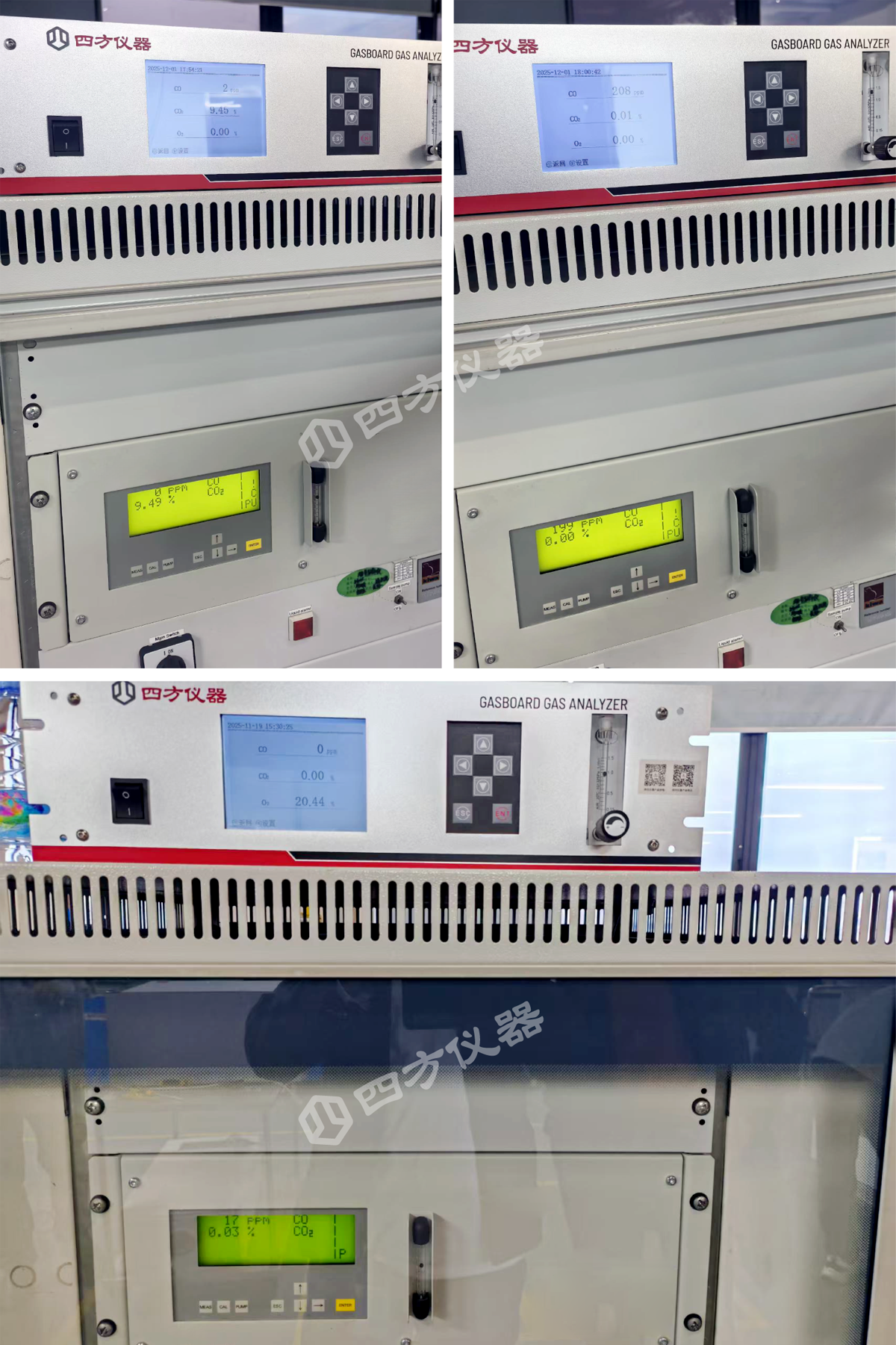

項目現場
