渦街流量計是測量液體流量的常見儀表。其具有能耗低、液體壓力損失小、量程范圍大、適用范圍廣等優點。由于采用卡門渦街工作原理，對被測介質的要求不嚴格，所以在冶金、化工、食品、制藥、石油等行業都有運用。

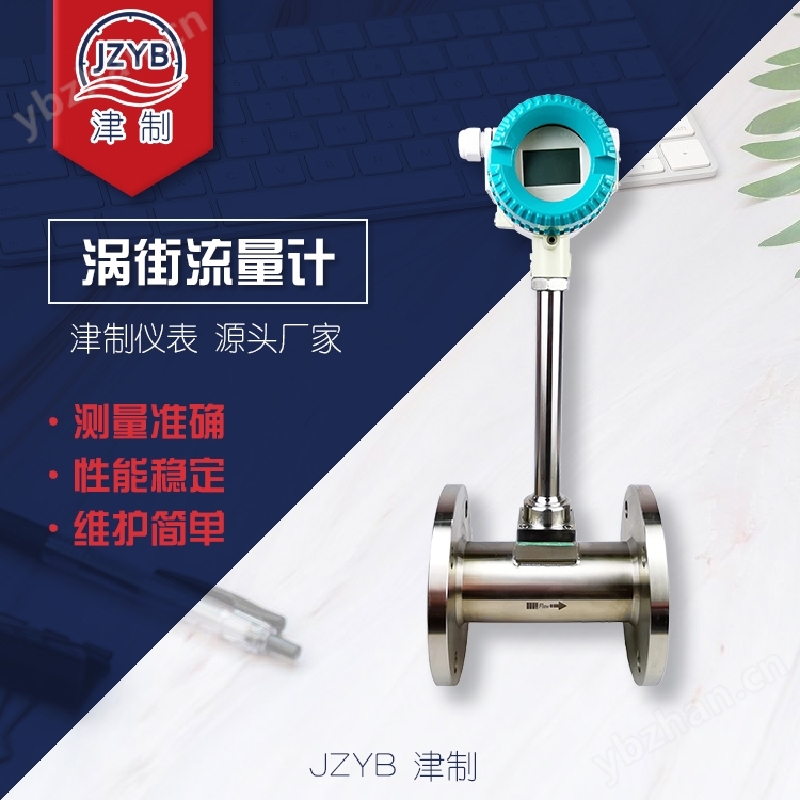

渦街流量計 FF協議 溫壓補償 制藥廠 陜西
渦街流量計工作原理
基于“卡門渦街”現象。當流體流經一個非流線型的漩渦發生體時，會在其下游產生交替的漩渦列，這些漩渦的釋放頻率與流體的流速成正比。通過檢測這些漩渦的頻率，可以推算出流體的流速，進而計算出流量?。
渦街流量計 FF協議 溫壓補償 制藥廠 陜西
渦街流量計安裝地點的選擇
1、環境溫度：渦街流量計的工作環境溫度不低于-40℃,不高于+55℃,如受到生產設備的熱輻射時應采取隔熱和通風措施。
2、渦街流量計安裝地點周圍應有充裕的空間，安裝在高處的渦街流量計應盡量有工作平臺，以便于安裝和維修。
3、機械振動和沖擊：渦街流量計的結構是堅固的，不會因震動而損傷,但振動會產生干擾信號，若管道上的震動和沖擊強烈，而介質流速又低，則可能導致干擾信號大于流量信號，造成示值誤差。因此渦街流量計應當盡可能安裝在振動和沖擊小的場所。安裝位置在5～20HZ的振動頻率下，要求振動加速度不大于1g，否則應采取減振措施。
渦街流量計參數
公稱口徑：DN10-DN300(管段式);DN300-DN100(插入式)
電源：12VDC;24VDC;220VAC;3.6V鋰電池
本體材質：304;316L
精度：±1.0%;±1.5%F.S
安裝方式：插入式;法蘭安裝;法蘭夾裝;
輸出信號：4-20mA，脈沖輸出
測量介質：液體;氣體
補償類型：溫壓補償
工作溫度：-40~350℃
工作壓力：≤4MPa
防爆等級：Exd【ia】II CT6
運輸方式：物流
包裝方式：紙箱
渦街流量計特點
是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可行性高，維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器，可在-20℃～+250℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用。
